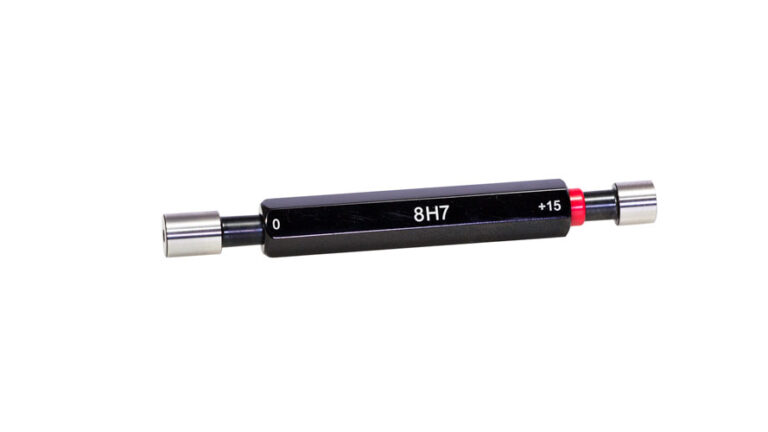

Grenzlehrdorne
Grenzlehrdorne sind ein sehr preiswertes Prüfmittel zur Überprüfung von Bohrungen. Manchmal werden sie auch als Kaliber oder Kaliberdorn bezeichnet. In der normalen Ausführung werden die Gutseite und die Ausschussseite aus Lehrenstahl hergestellt. Zur längeren Nutzung wird die Gutseite besser Tin-beschichtet oder aus Hartmetall geliefert.
Jeder gekaufte Grenzlehrdorn wird sorgfältig einzeln verpackt. Auf Wunsch beschriften wir die Lehrdorne mit Ihrer Ident Nummer oder mit einem Data Matrix Code. Selbstverständlich übernehmen wir die Ident Nummer auch in den auf Wunsch lieferbaren Werkskalibrierschein oder in den DAkkS-Kalibrierschein. Hierdurch ist der von uns gelieferte Grenzlehrdorn sofort fertig für den gebrauch.
Auf Anfrage sind auch Grenzlehrdorne zur Prüfung der Hüllbedingung lieferbar. Die Bauform der Grenzlehrdorne ist in der DIN 2245 genormt.
Grenzlehrdorne aus Lehrenstahl
Grenzlehrdorne aus Lehrenstahl Nr. 1.1000
6-kant Alugriff, Gut- und Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
Bauform nach Werksnorm
Lehrenmaße nach DIN EN ISO1938-1
von Drm. 0,2 – 10,0 mm
Grenzlehrdorn aus Lehrenstahl Nr. 1.1001
Passung H 7,Gut- und Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
Bauform nach DIN 2245
Lehrenmaße nach DIN 7162 und DIN 7164
von Drm. 2,0 bis Drm. 120,0 mm
Grenzlehrdorn aus Lehrenstahl Nr. 1.1001
Gut- und Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
nach DIN 2245
Lehrenmaße nach DIN 7162 und DIN EN ISO 1938-1
von Drm. 1,6 bis 70,0 mm
alle Passungen und zahlenmäßige Toleranzen
Grenzlehrdorn aus Lehrenstahl Nr. 1.1001
Gut- und Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
nach DIN 2245
Befestigung der Prüfkörper mittels 3 Kugeln, dadurch höchste Formgenauigkeit, Gut- und Ausschussseite an getrenntem Griff,
ab Drm. 70,0 mm bis max. auf Anfrage
Grenzlehrdorne in Expressanfertigung
Hartmetallgrenzlehrdorne
Grenzlehrdorn aus Hartmetall/Lehrenstahl Nr. 1.1004
Gutseite aus Hartmetall, Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
Grenzlehrdorn nach DIN 2245
Hartmetall-Gutseite sehr verschleissfest, dadurch lange Nutzungsdauer
ab Drm. 1,0 bis 50 mm
Grenzlehrdorn aus Hartmetall Nr. 1.1005
Gut- und Ausschussseite aus Hartmetall,
.
Grenzlehrdorn nach DIN 2245
sehr verschleissfest, dadurch höchste Nutzungsdauer, längere Kontrollintervalle möglich
ab Drm. 1,0 bis 50 mm
Vierkantgrenzlehrdorne
Vierkant-Grenzlehrdorn aus Lehrenstahl Nr. 1.4002
Gut- und Ausschussseite aus Lehrenstahl,
sorgfältig gehärtet und geschliffen
Bauform ähnlich DIN 2245
Lehrenmaße nach DIN EN ISO 1938-1
ab Drm. 2,0 bis 70 mm
Grenzlehrdorne Sonderausführung
Manche Bohrungen sind ein wenig schwierig. Dafür liefern wir genau für Ihren Bedarf hergestellte Sonderausführungen. bspw.,
- Gutseite
- in Sonderlänge
- ohne Fase
- mit Entlüftung
- mit Tiefenmarkierung
Rufen Sie uns an – ein Klick auf das Telefonsymbol genügt!
